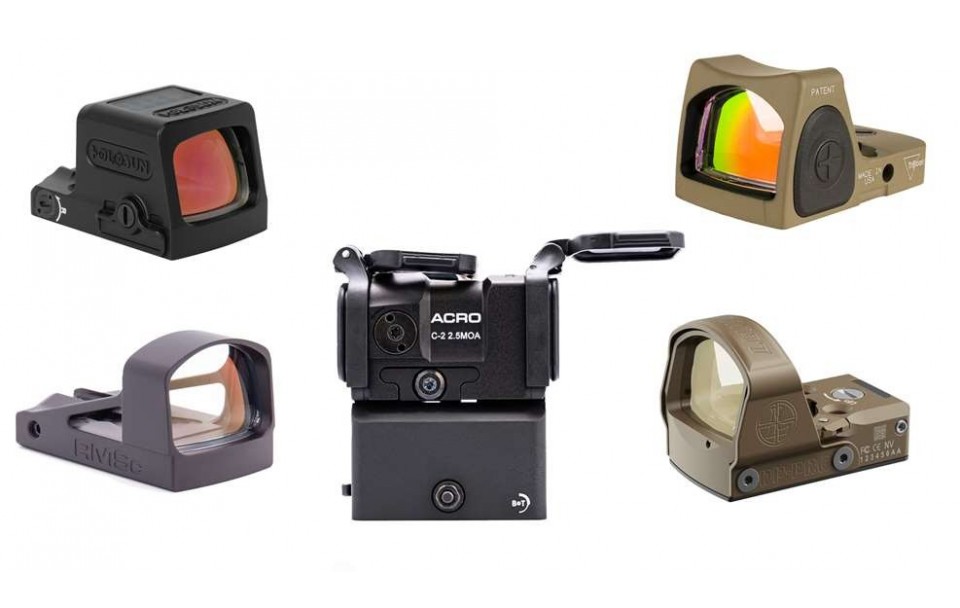

Les empreintes des points rouges
Tactirshop vous présente les compatibilités des plaques et supports points rouges entre marques différentes
Introduction :
Avec chaque année qui passe, de plus en plus de point rouge sont disponibles sur le marché. Il n'y a jamais eu autant de fabricants d'optiques qu'aujourd'hui, ce qui signifie qu'il n'y a jamais eu autant d'appareils optiques différents qu'aujourd'hui.
Les viseurs à point rouge ne cessent de gagner en popularité - c'est pourquoi on les trouve dans l'offre de la plupart des fabricants d'optiques du monde entier.
Les plus grandes marques sont à retrouver sur notre site www.tactirshop.fr
Norme de montage Docter/Noblex
C'est l'une des normes de montage les plus utilisées dans le domaine des viseurs à point rouge. Il a deux trous pour les vis et quatre douilles dans lesquelles les broches du support/adaptateur s'adaptent, une dans chaque coin. Il existe une large gamme de supports pour ce standard de montage sur le marché, ce qui est l'une des principales raisons pour lesquelles il est utilisé par tant de fabricants. La norme Docter/ Noblex est simple et fiable.
Viseurs point rouge qui partagent cette norme de montage :
• Athlon Midas TSR1
• Burris Fastfire 2*
• Burris Fastfire 3*
• Burris Fastfire 4
• Delta Optical MiniDot*
• Delta Optical MiniDot II*
• Docter Sight C
• Docter Sight II Plus
• Docter Sight III
• Docter QUICKsight 5.0 VR
• Hawke Reflex 1×25*
• Hex Dragonfly
• Leica Tempus
• MAKdot 1×25
• Makdot SH
• Meopta Meosight IV
• Noblex Sight C
• Noblex Sight 2 Plus
• Noblex Sight III
• Noblex Sight G
• Noblex QUICKsight 5.0 VR
• Primary Arms SLx RS-10**
• Sightmark Mini Shot M-Spec
• Sightmark Mini Shot Pro Spec*
• US Optics DRS 2.0*
• US Optics DRS 2.0 Enhanced*
• UTG OP3 Micro
• Vector Optics Frenzy 1x17x24
• Vector Optics Frenzy 1x20x28*
• Vomz Pilad 1×20
• Vortex Viper Vortex Venom
* Ces viseurs à point rouge ont une norme de montage Docter/Noblex, mais l'adaptateur fourni avec eux a des douilles filetées plus larges que les adaptateurs adaptés à une norme de montage Docter/Noblex. Par conséquent, des vis plus épaisses sont incluses. Vous pouvez monter ces points rouges sur un adaptateur conçu spécifiquement pour la norme de montage Docter/Noblex, mais vous ne pourrez pas utiliser les vis fournies avec eux - des vis plus fines sont nécessaires.
Modifications de la norme de montage Docter/Noblex
Les viseurs à point rouge suivants sont livrés avec une surface de montage très similaire à celle utilisée par Docter :
• Meopta Meosight III
• Delta Optique MiniDot HD 25
• Meprolight MicroRDS
Les quatre prises, une dans chaque coin, se trouvent exactement aux mêmes endroits. Les trous pour les vis, cependant, ne le sont pas. C'est pourquoi Meopta Meosight III, Delta Optical MiniDot HD 25 et Meprolight MicroRDS ne peuvent pas être montés sur tous les adaptateurs conçus pour la norme de montage Docter/Noblex. Plusieurs adaptateurs sont conçus pour que les viseurs à point rouge avec une norme de montage Docter/Noblex et Meopta Meosight III/Delta Optical MiniDot HD 25/Meprolight MicroRDS puissent être montés dessus (voir les images ci-dessous).
Norme de montage Aimpoint Micro
Aimpoint est la première entreprise à avoir utilisé cette norme de montage sur ses viseurs Micro à petit tube . Aujourd'hui, d'autres fabricants de ce type de viseurs l'utilisent également. La surface de la surface de montage est légèrement soulevée au milieu - de chaque côté de la section soulevée, il y a deux trous pour les vis. La section soulevée est coupée au milieu - c'est là que s'insère la butée de recul.
Viseurs point rouge qui partagent cette norme de montage :
- • Aimpoint CompM5
- • Aimpoint Duty RDS
- • Aimpoint CompM5b
- • Aimpoint Micro H-1
- • Aimpoint Micro H-2
- • Aimpoint Micro T-1
- • Aimpoint Micro T-2
- • Athlon Midas TSR2
- • Blaser RD 17
- • Burris Fastfire RD
- • DI Optical SP1
- • Holosun 403 models
- • 403B
- • 403C
- • 403GL
- • 403R Holosun 503 models
- • 503BU
- • 503C
- • 503CU
- • 503FL
- • 503G
- • 503GU
- • 503R Holosun 515 models
- • 515C
- • 515CM
- • 515CT
- • 515GM
- • 515GT
- • Holosun 530 models
- • 530C
- • 530G
- • Kahles Helia RD-C
- • MAKdot S 1×20
- • Minox RV1
- • Primary Arms SLX Advanced Rotary Knob
- • Primary Arms SLX MD-20
- • Sightmark Element Mini Solar
- • Sightmark Wolverine 1×23 CSR
- • Sightmark Wolverine 1×28 FSR
- • Sig Sauer Romeo4
- • Sig Sauer Romeo5
- • Sig Sauer Romeo-MSR
- • Vector Optics Centurion 1×20
- • Vector Optics Maverick 1×22
- • Vector Optics Maverick 1×22 Gen II
- • Vector Optics Scrapper 1×22
- • Vector Optics Scrapper 1×25
- • Vortex Crossfire
- • Vortex Sparc AR
- • Vortex Sparc Solar
Modifications de la norme de montage Aimpoint Micro
Viseurs à point rouge dotés d'une norme de montage Aimpoint Micro modifiée :
• GPO Spectra
• Hawke Endurance 1×25
• Hawke Endurance 1×30
• Vector Optics Maverick-IV 1×20 Mini
GPO Spectra utilise une surface de montage identique à celle utilisée par Aimpoint Micro. Même s'il semble être le même à première vue, il y a une partie saillante sous le bouton d'éclairage. À cause de cela, les adaptateurs conçus pour la norme de montage Aimpoint Micro ne rentrent pas en place de ce côté (vérifiez l'image ci-dessous). GPO Spectra utilise un adaptateur unique avec des sections latérales étroites.
Les viseurs point rouge Hawke Endurance 1x25 et 1x30 utilisent également une surface de montage légèrement différente de celle d'Aimpoint Micro. La section soulevée au milieu est plus large, ainsi les adaptateurs conçus pour la surface de montage Aimpoint Micro ne tiennent pas en place.
Vector Optics Maverick-IV 1×20 Mini Ce viseur à point rouge est doté d'une norme de montage Aimpoint Micro modifiée. La distance entre les deux trous de vis de chaque côté de la butée de recul est de 8,8 mm au lieu de 10 mm. Pour cette raison, Vector Optics Maverick IV 1x20 Mini n'est pas compatible avec les adaptateurs conçus pour la norme de montage Aimpoint Micro.
Norme de montage C-more RTS/STS
Il s'agit d'une norme de montage que l'on trouve sur les viseurs à point rouge populaires de C-more, RTS et STS Certains autres fabricants l'utilisent également en raison de sa simplicité et de sa fiabilité . La norme se compose de deux trous pour les vis et de deux douilles dans lesquelles les broches du support/adaptateur s'adaptent.
Viseurs point rouge qui partagent cette norme de montage :
• C-more STS
• C-more STS 2
• C-more RTS
• C-more RTS 2
• Delta Optical MiniDot HD 24
• Delta Optical MiniDot HD 26
• Delta Optical Stryker
• FTP Optics Alpha 3
• Kahles Helia RD
• Kite Optics K1
• Sig Sauer Romeo3 1×25
• Sig Sauer Romeo3 Max 1×30
• Sig Sauer Romeo3 XL 1×35
• Vector Optics Frenzy 1x26x32
• Vortex Razor
Norme de montage du blindage RMS/SMS
Les points rouges Shield sont incroyablement compacts , c'est pourquoi Shield a dû proposer sa propre norme de montage. Il est conçu de manière similaire à la norme de montage Noblex/Docter (il y a deux trous pour les vis et quatre douilles dans lesquelles les encoches du support/adaptateur s'adaptent, une dans chaque coin). Les prises, cependant, sont un peu plus larges et plus proches les unes des autres.
Viseurs point rouge qui partagent cette norme de montage :
• GPO Spectra Pistol Dot
• JP Enterprises JPoint
• Leupold Delta Point Pro
• Shield RMS
• Shield RMSc
• Shield RMSw
• Shield RMS 2
• Shield SMS
• Shield SMSc
• Shield RMSx
• Shield SMS 2.0
• Sightmark Mini Shot A-Spec M3
• Sig Sauer Romeo Zero
• UTG OP3 Mini Micro
• Vector Optics FrenzyS 1x16x22
• Vector Optics Frenzy-S 1x17x24 MIC
Notes IMPORTANTES
Même si Shield RMS et RMSc diffèrent par leurs dimensions (la version "c" est plus petite), les distances entre les trous sont les mêmes, c'est pourquoi un adaptateur conçu pour la norme de montage Shield s'adapte aux deux.
• RMSc -(longueur x largeur x hauteur) 40 x 23 x 22 mm
• MS - (longueur x largeur x hauteur) 42 x 25 x 23 mm
Modifications de la norme de montage Shield RMS/SMS
Ces viseurs point rouge présentent une modification de la norme Shield :
• Holosun 407K
• Holosun 507K
• Holosun 407K X2
• Holosun 507K X2
Les différences sont :
• les deux prises arrière sont manquantes (voir photo ci-dessous)
• les prises à l'avant sont moins profondes (voir la photo ci-dessous)
Pour cette raison, certains pistolets compatibles avec la norme de montage Shield doivent être modifiés pour les 407 et 507K. A savoir, les deux pattes d'indexation arrière du pistolet doivent être retirées et les deux pattes d'indexation avant raccourcies en hauteur. Hellcat et Walther PPS sont des exemples de tels pistolets (certains pistolets, tels que Sig Sauer P365XL, n'ont pas besoin d'être modifiés).
Les viseurs à point rouge répertoriés ci-dessous présentent une surface de montage modifiée encore plus largement :
• Holosun EPS
Les surfaces de montage de ces viseurs point rouge ont les mêmes modifications que celles trouvées sur les appareils Holosun 407/507K, avec en plus les caractéristiques suivantes :
• Il y a deux prises supplémentaires dans la partie avant de la surface de montage, placées entre les prises habituelles. Holosun produit des plaques qui convertissent cette surface de montage spécifique aux autres (Trijicon RMR, par exemple).
Norme de montage Trijicon RMR
Cette norme de montage se compose de deux trous pour les vis et de deux douilles dans lesquelles les broches du support/adaptateur s'insèrent - celles-ci se trouvent à l'avant, dans chaque coin. Même si les prises sont uniquement à l'avant, la norme de montage rappelle quelque peu celle de Docter/Noblex. Notez, cependant, que les douilles dans les coins sont plus éloignées sur la norme de montage Trijicon et de plus grand diamètre.
Viseurs point rouge qui partagent cette norme de montage :
• Trijicon RMR
• Trijicon SRO
• Holosun 407C
• Holosun 407C V2
• Holosun 407C X2
• Holosun 507C
• Holosun 507C V2
• Holosun 507C X2
• Holosun 508T
• Holosun 508T X2
• Riton X3 Tactix PRD
• Swampox Kingslayer 1×22
• Swampfox Liberty RMR 1×22
• Swampfox Justice RMR 1×27
• Vector Optics Frenzy 1x22x26
Norme de montage Aimpoint Acro
Aimpoint a conçu une nouvelle norme de montage pour ses viseurs point rouge Acro. Il y a des rainures sur le côté avec une partie mobile utilisée pour fixer le viseur point rouge en place.
La partie mobile est reliée à une butée de recul. Le système est similaire (mais pas le même) que celui conçu pour un rail Picatinny.
Viseurs point rouge qui partagent cette norme de montage :
• Acro C-1
• Acro C-2
• Acro P-1
• Acro P-2
• MPS de Steiner
• Frenzy Plus 1x18x20
